在現代無線通信、廣播電視、雷達系統及各類電子設備中，射頻電纜扮演著至關重要的信號傳輸角色。其中，SYV-50-17作為一款經典的射頻同軸電纜，因其穩定的性能和廣泛的應用場景而備受關注。本文將深入解析SYV-50-17射頻電纜的技術特性、典型應用場景以及在實際項目中的選型考量。
一、SYV-50-17射頻電纜的基本技術特性
SYV-50-17的命名遵循了國內常見的同軸電纜命名規范：
- SYV：代表“同軸射頻電纜”，其中S指同軸射頻，Y指聚乙烯（PE）絕緣，V指聚氯乙烯（PVC）護套。
- 50：代表電纜的特性阻抗為50歐姆，這是射頻領域中最為常見的標準阻抗值之一，能有效減少信號在傳輸過程中的反射，確保信號完整性。
- 17：代表電纜的絕緣外徑（或近似結構尺寸）約為17毫米，屬于物理尺寸較大的型號，通常意味著更低的傳輸損耗和更高的功率容量。

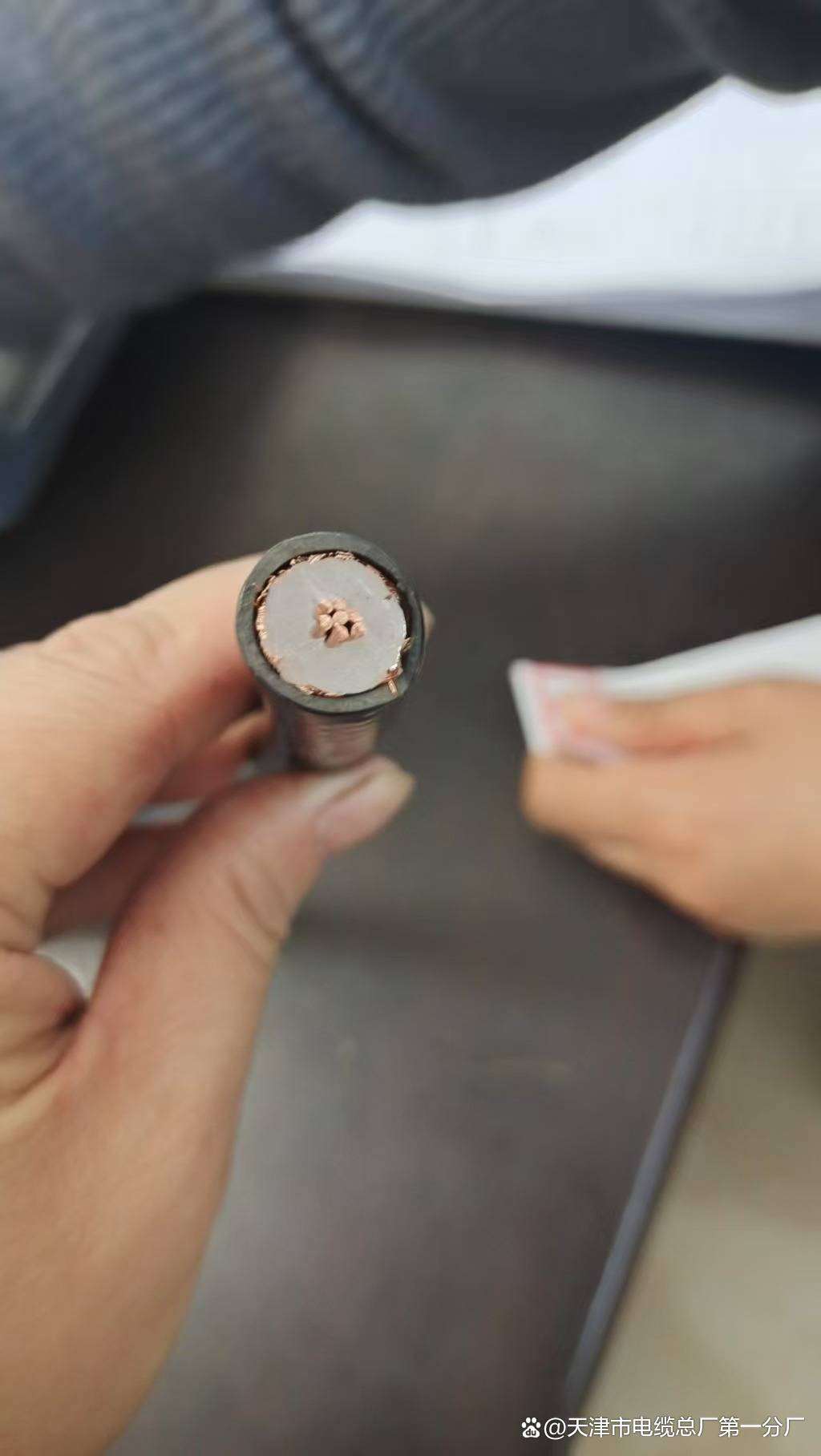

其核心結構從內到外通常包括：
- 內導體：通常為實心銅線，負責傳輸射頻信號。
- 絕緣層：采用高密度聚乙烯（PE）材料，均勻包裹內導體，起到支撐和絕緣的作用，其介電常數決定了信號的傳播速度。
- 外導體（屏蔽層）：通常為銅絲編織網，有時結合鋁塑復合帶，提供優異的電磁屏蔽效能，防止信號外泄和外界干擾。
- 護套：最外層的聚氯乙烯（PVC）保護層，提供機械保護、耐磨性和一定的環境適應性（如防潮、防紫外線）。
由于其較大的尺寸和50歐姆阻抗設計，SYV-50-17通常具有較低的信號衰減（損耗）、較高的功率處理能力以及良好的屏蔽效果，適用于中高頻信號（如可達數GHz，具體需參考廠家數據）的較長距離傳輸。
二、主要應用場景
SYV-50-17憑借其特性，常被應用于對信號質量和功率要求較高的固定安裝場景：
- 廣播電視發射系統：連接發射機與發射天線，傳輸大功率的射頻電視或調頻廣播信號。
- 基站與天饋系統：在移動通信宏基站中，用于連接射頻單元（RRU）與天線，特別是在需要較長饋線距離或較高功率的場合。
- 雷達系統：用于連接雷達發射/接收模塊與天線陣列，要求電纜損耗低且相位穩定。
- 大型電子對抗與測試系統：在微波暗室、外場測試等環境中，作為低損耗的測試連接線或固定敷設線纜。
- 專業無線通信系統：如應急通信、專網通信等固定站點的信號連接。
三、選型與使用注意事項
在選擇和使用SYV-50-17時，工程師需綜合考慮以下幾點：
- 頻率與損耗：明確工作頻率范圍，查閱產品手冊中的“衰減（dB/100m）”曲線。SYV-50-17在低頻段損耗較低，但隨著頻率升高，損耗會顯著增加。對于極高頻率（如>3GHz）或超長距離傳輸，可能需要考慮損耗更低的電纜（如波紋銅管電纜）。
- 功率容量：根據系統發射功率，確保所選電纜的平均功率和峰值功率容量留有足夠裕量，避免因過功率導致電纜發熱或損壞。
- 阻抗匹配：確保整個傳輸鏈路（設備、連接器、電纜）阻抗均為50歐姆，以最小化回波損耗（VSWR應盡可能接近1:1）。
- 機械與環境要求：考慮安裝環境的彎曲半徑、是否需承受拉力、以及溫度、濕度、紫外線照射等戶外因素。SYV-50-17相對較粗較硬，彎曲半徑大，不適合頻繁移動或狹小空間布線。PVC護套適用于一般環境，戶外長期暴露可能需選擇黑色抗UV護套或鎧裝型號。
- 連接器：選擇合適的N型、7/16 DIN等大型連接器進行端接，安裝工藝至關重要，不良的接頭會極大惡化系統性能。
- 成本與替代方案：SYV系列是性價比高的選擇，但對于要求極低損耗、超高頻率或相位穩定性的尖端應用，可能需要評估替代產品（如低損耗的SYFV、軋紋電纜等）。
###
SYV-50-17射頻電纜作為一款經典的中大功率、低損耗傳輸線纜，在眾多固定射頻連接場景中發揮著穩定可靠的作用。成功應用的關鍵在于深刻理解其技術參數，并結合具體的系統要求、工作環境與成本預算進行綜合選型。在實際項目中，建議直接向可靠的電纜制造商索取詳細的技術規格書，并進行必要的測試驗證，以確保其完全滿足應用需求。
